CEMA传统计算方法

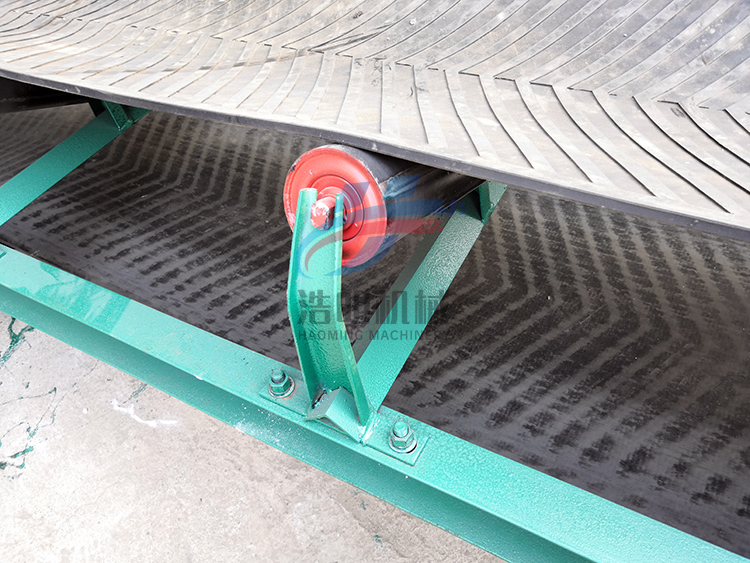

托辊是皮带输送机上必备的配件之一，用于承载输送带，一般皮带输送机上的托辊有多种类型，上面是承载托辊，下面是回程托辊。

双福彩票 根据CEMA传统计算方法计算,标准带式输送机的功率损耗,将模拟摩擦系数f分为

(1)托辊摩擦阻力和输送带与托辊间的滑动阻力系数K

(2)输送带经过承载托辊时输送带的弯曲阻力系数;

(3)承载输送带经过承载托辊时物料的弯曲阻力系数;

双福彩票 (4)输送带经过回程托辊时输送带的弯曲阻力系数。对这4部分阻力系数分别计算阻力。对于低温的影响,通过采用校正系数方法调整计算阻力值。

托辊摩擦系数K

托辊摩擦系数K、,为托辊转动摩擦阻力和输送带与托辊间的滑动阻力系数,托辊的转动阻力主要取决于轴承、润滑和密封的阻力。

对于一个安装滚动轴承,在典型的托辊上作用1000bf的载荷,为了克服轴承的摩擦阻力,需在其圆周上施加0.5~0.7Ibf的力。轴承的润滑脂的碾磨和搅动以及各轴承密封装置都将需要增加力,但此力与托辊上的载荷无关。在正常条件下,在每组润滑良好的托辊上,对润滑脂和密封装置的摩擦力为0.1~2.3bf。

双福彩票 当托辊的轴向方向与输送带运行方向不垂直时,输送带与托辊间产生滑动阻力。在安装托辊时,将托辊设置成前倾,有助于防止输送带跑偏。

双福彩票 但托辊的前倾角度过大会导致摩擦阻力急剧增大,在功率计算式中必须加以考虑。

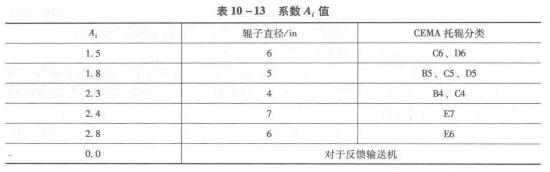

表10-13中的A1值是平均值,它包含承载和回程托辊的转动摩擦阻力。如果回程托辊采用两个托辊的V型托辊,该值应增加5%。对于长距离或高速输送机可以向输送设备制造协会各成员公司查询。

输送带和物料经过托辊的综合弯曲阻力系数K

输送带经过托辊的弯曲阻力:输送带经过托辊的弯曲阻力与输送带结构、覆盖胶厚度、托辊组的槽深、橡胶化合物的类型、辊子直径、环境温度等有关。在较低温情况下,将增加输送带的弯曲阻力。

物料的弯曲阻力:物料经过托辊时,物料的弯曲阻力与输送带张力、物料类型、物料堆积的横截面形状以及托辊间距有关。

其中输送带张力影响最大,它直接影响物料的弯曲程度。典型托辊间距下物料经过托辊的弯曲阻力与输送带张力的关系曲线如图10-5所示当给定输送带的单位长度重量和单位长度物料的重量时,其运行阻力随着输送带张力的增加而减小。当给定输送带张力时,其运行阻力随着单位长度物料的重量的增加而增大。
